CZ-TBP大容量组合式过电压保护器

TBP大容量组合式过电压保护器用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压。
24小时免费热线:
详情详情

1 概述

TBP大容量组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备,可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。

2 结构特点

大容量组合式过电压保护器的电气原理如图(1)所示,图中FR为氧化锌非线性电阻,CG为放电间隙,由于采用对称结构,其中任意三个可分别接入ABC三相,另一个接地线。



本产品技术特点如下:

(1)通流容量大

采用性能优异的高能氧化锌电阻,通流容量大,使用范围广,可以使用在对保护器性能要求更高的场合。更适用于电力系统中易产生较长持续时间的过电压、而被保护设备的绝缘又相对薄弱的场所中。

(2)过电压保护值稳定

在各种电压波形下放电值均相等,不受各种操作过电压波形的影响,过电压保护值准确,保护性能优良。

(3)使用寿命长

用氧化锌非线性电阻和放电间隙结构使两者互为保护放电间隙使氧化锌电阻的荷电率为零氧化锌电阻的非线性特性又使放电间隙动作后无续流放电间隙不再承担灭弧任务提高了产品的使用寿命

(4)相间过电压得到有效遏制

采用四星型接法,对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低,保护的可靠性大为提高。

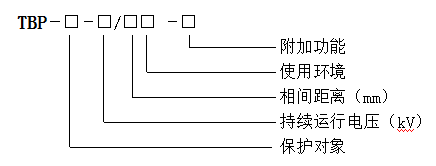

3 型号说明



(1)保护对象:A-电动机 ;B-发电机、变压器、母线线路、开关  ; C- 并联补偿电容器; O-电机中性点;

(2)持续运行电压:允许持久地施加在TBP相间及相对地的工频电压有效值;

(3)相间距离:131mm/280mm

(4)使用环境:W为户外型,无‘W’只适用于户内;

(5)附加功能:J”或“IM 为过电压动作记数器,(只适用于户内型TBP);

(6)采用高压电缆外引结构,因此,对外引电缆长度L”及线鼻子孔经“φ”要求,由用户在订货时注明。

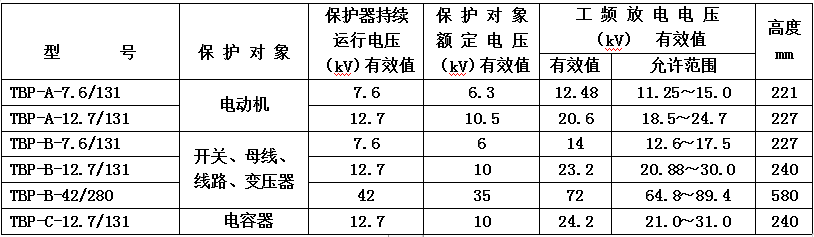

4 技术参数


5 外形尺寸



 10kV及以下电压等级            35kV电压等级
